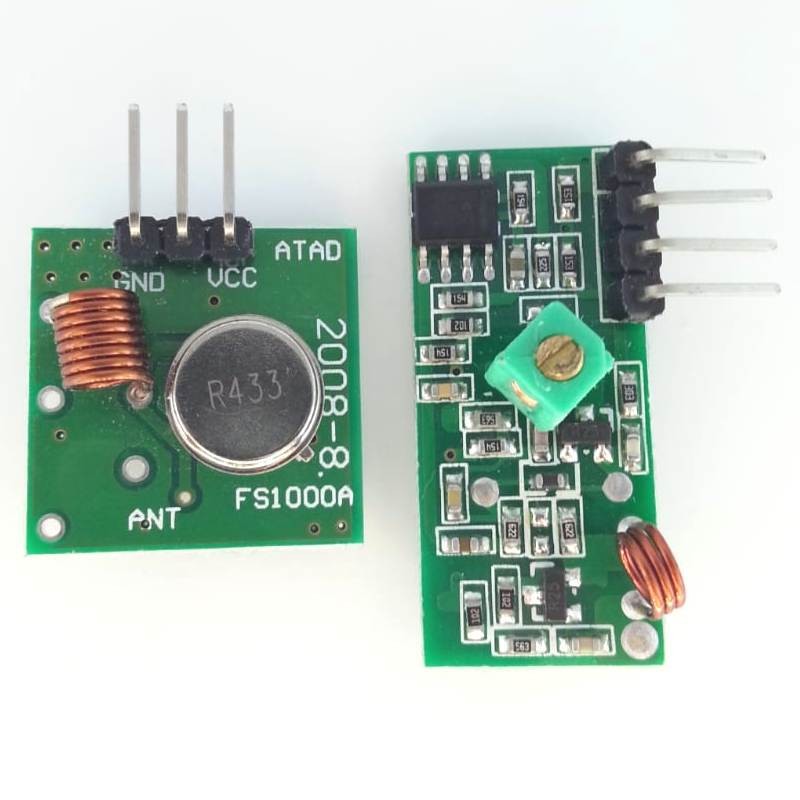

Радиомодули 433MHz: передатчик MX-FS-03V и приемник MX-05V

Рейтинг: 5.0/11
3.24 AZN
  • Артикул:
  • Наличие: 0
  • Единица: шт.
Купить сейчас

Приемник
Модель MX-05V
Рабочее напряжение: 5V
Частота: 433,92 МГц
Чувствительность: 105 дБ
Размеры: 30 * 14 * 7 мм >

Передатчик
Модель: MX-FS-03V
Дальность передачи: 20 - 200 метров (зависит от подаваемого напряжения)
Рабочее напряжение: 3.5-12V
Размеры: 19 * 19 мм
Скорость передачи: 4 Кб / S
Мощность передачи: 10 мВт
Частота передачи: 433M

Description:

  • Model:MX-05V
  • Voltage:DC5V
  • Current:4MA
  • Frequency:433.92MHZ 315MHZ
  • Sensitivity:-105DB
  • Antenna:32CM single core wire,heliciform shaped
  • Size:30*14*7mm
  • Model:MX-FS-03V
  • Transmitter distance:20-200Meters(influenced the voltage)
  • Voltage:3.5-12V
  • Size:19*19mm
  • Working mode:AM
  • Transmitter speed:4KB/S
  • Transmitter power:10mW
  • Frequency:433M / 315M
  • Attenna:25cm Single core wire or mutil-core wire
  • Pin arrangement: left-right(DATA;VCC;GND)

Technical parameters of the transmitter head

Product Model: XY-FS
Launch distance: 20 -200 meters (different voltage, different results)    Operating voltage: 3.5-12V     Dimensions: 19 * 19mm
Ways of working: AM                transfer rate: 4KB / S          transmit power: 10mW
Transmitting frequency: 433M / 315m
An external antenna: 25cm ordinary multi-core or single-core line
Pinout from left → right: ( DATA ; VCC ; GND )

With ICs: LM358
